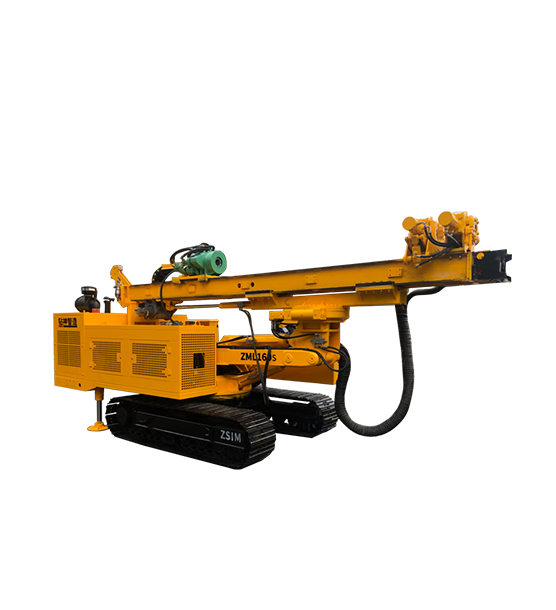

ZML160s多功能取芯鉆機
分享
ZML160S是一款高原型履帶式多功能鉆機可以滿足海拔4500米內，環境溫度-30℃-60℃施工，主要應用于 電站、公路及鐵路山體邊坡治理錨索加固、隧道管棚超前支護、基坑斜拉樁錨索、抗浮錨桿、地源熱泵井、路基加固、水電工程大壩基礎及壩身防滲處理、排水孔、礦山及采石廠爆破孔、微型樁孔等工程，特別適合在漂、卵、礫石地層及破碎強風化巖石覆蓋地層中的深孔跟管鉆進，尤其能夠體現它高效、優質的性能，能達到快速鉆穿復雜地層的目的，在各類巖土錨固工程中具有廣闊的應用背景。
13800000000
特點介紹
特點
1.此鉆機為一款多功能鉆機，可滿足隧道管棚、超前探孔取芯等施工。其中施工類別互換，只需要通過更換動力頭及相關配件即可；
2.水平舉高3.5米，桅桿和底盤可進行360度旋轉，帶有兩個液壓支腿，施工時更平穩更安全；
3.采用先導閥以及變量柱塞泵，帶有負載反饋系統，具有功率保護和壓力切斷的功能在有效適應各執行部件總流量需求的情況下，實現不同工況下的功率最佳匹配，最大限度實現節能；
4.鉆機配有液壓夾持卸扣裝置，自動化卸扣，減少了輔助時間，降低了勞動強度；
5.動力頭行程為3.5米，可以接1到3米鉆桿；
6.選配風水聯動裝置，達到降塵效果，提供一個好的作業環境；
7.鉆機設有平動機構，能不移機多角度多高度詭桿調節，尤適合深基坑錨索的施工；
8.鉆進能力強 、適用范圍廣 、給進行程長、鉆孔速度快、處理事故易、鉆進效率高；
9.優選國內外名牌零部件，使整機性能穩定可靠、使用壽命長；
10.柴油機、電機、液壓油、防凍液及相關零部件均選用頂配高原型，適應高海拔地區（海拔3500米）施工作業要求；
2.水平舉高3.5米，桅桿和底盤可進行360度旋轉，帶有兩個液壓支腿，施工時更平穩更安全；
3.采用先導閥以及變量柱塞泵，帶有負載反饋系統，具有功率保護和壓力切斷的功能在有效適應各執行部件總流量需求的情況下，實現不同工況下的功率最佳匹配，最大限度實現節能；
4.鉆機配有液壓夾持卸扣裝置，自動化卸扣，減少了輔助時間，降低了勞動強度；
5.動力頭行程為3.5米，可以接1到3米鉆桿；
6.選配風水聯動裝置，達到降塵效果，提供一個好的作業環境；
7.鉆機設有平動機構，能不移機多角度多高度詭桿調節，尤適合深基坑錨索的施工；
8.鉆進能力強 、適用范圍廣 、給進行程長、鉆孔速度快、處理事故易、鉆進效率高；
9.優選國內外名牌零部件，使整機性能穩定可靠、使用壽命長；
10.柴油機、電機、液壓油、防凍液及相關零部件均選用頂配高原型，適應高海拔地區（海拔3500米）施工作業要求；
| 參數Parameter | ZML160S |
|---|---|
| 混合動力/ZML-160 double power | |
| 電機功率/engine | 75kw |
| 內燃機功率/diesel | 74kw |
| 動力頭/Power head | |
| 最大工作壓力 | 25（Mpa） |
| 工作流量 | 120±10（L/min） |
| 回轉速度（最大） | 1080（rpm） |
| 回轉扭矩（最大） | 810（Nm） |
| 運輸狀態尺寸/Dimension | 6600*2000*2700mm |
| 耗氣量/Air consumption | 9～22(m3/min) |
| 鉆孔角度/Drill angle | 0-360(°) |
| 底盤上部回轉角度/Rotary angle | 360(°) |
| 副軌道行程/Vice stroke | 1000(mm) |
| 液壓系統額定壓力/Rated pressure | 25(Mpa) |
| 爬坡能力/Climbing ability | ≦ 25(°) |
| 水平施工中心高/Horizontal height | 2510-352mm |
| 鉆機總重/Weight | About 9500kg |
