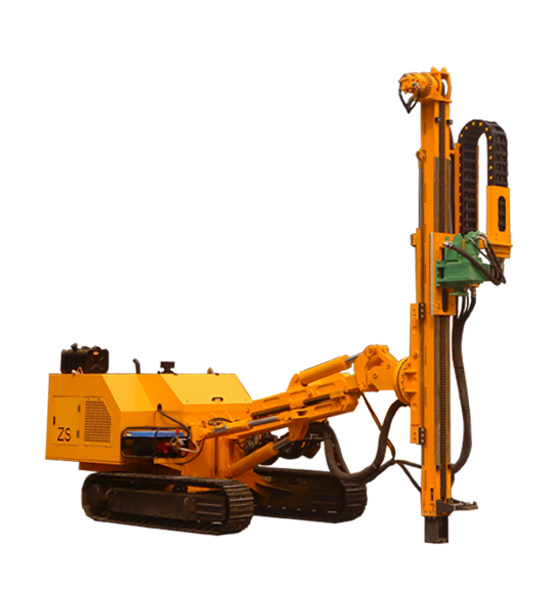

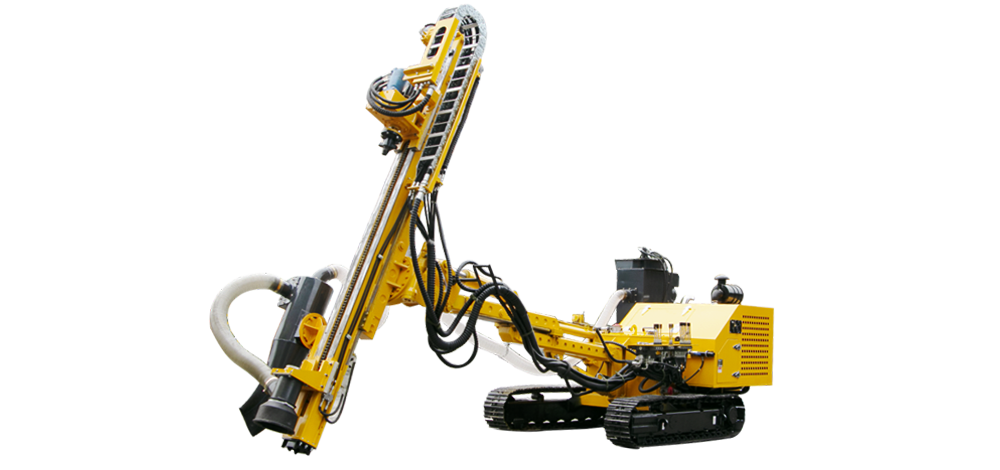

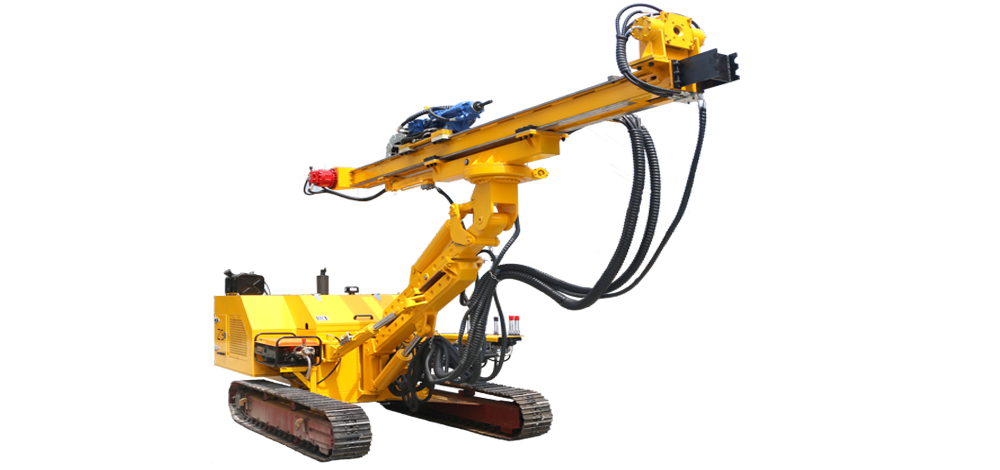

ZML120履帶式工程鉆機
分享
適用于建筑、公路、鐵路、水利、電力、礦山、隧道以及在軍事工程領域中都廣泛應用。特別適合在漂、卵、礫石底層及破碎強風化巖覆蓋地層中的鑿巖鉆進，尤其能夠體現它高效、優質的性能，能快速高效鉆穿復雜地層，在各類巖土錨固工程中具有廣闊的應用前景，適合多種圍巖地質情況
13800000000
特點介紹
特點
該產品主要用于隧道管棚，系統錨桿，隧道掘進施工；
1.主要采用潛孔錘，跟管，自進式錨桿等鉆進工藝；
2.鉆臂水平舉高4.5米，采用二級臂，滿足高工作面施工，主要用于潛孔施工，一次性成型；
3.桅桿可進行360度施工，大臂可進行左右擺動，實現隧道里面多角度施工；
4.動力頭行程為3米，可配置1米到3米不等的鉆桿；
1.主要采用潛孔錘，跟管，自進式錨桿等鉆進工藝；
2.鉆臂水平舉高4.5米，采用二級臂，滿足高工作面施工，主要用于潛孔施工，一次性成型；
3.桅桿可進行360度施工，大臂可進行左右擺動，實現隧道里面多角度施工；
4.動力頭行程為3米，可配置1米到3米不等的鉆桿；
5.可選配風水聯動裝置，隧道施工時可達到降塵的效果，形成一個良好的作業環境;
| 參數Parameter | ZML120 |
|---|---|
| ZML-120純電動功率/ZML-120 electric motor power | 30kw |
| ZML-120柴動行走電動施工/ZML-120 diesel and electric motor power | 37kw |
| 整機/The whole machine | |
| 鉆機運輸狀態外廓尺寸(鑿巖系列）/Overall dimensions | 6600*2000*2800mm |
| 液壓系統額定壓力/Hydraulic system rated pressure | 18 (Mpa) |
| 鉆孔角度/Drilling angle | 360 ° |
| 桅桿回轉角度/Mast rotation angle | 360 ° |
| 水平高度/Horizontal height | 4.5m |
| 動力頭最大行程/Maximum stroke of power head | 2500 (mm) |
| 副軌道行程/Secondary track travel: 1000 (mm) | 副軌道行程/Secondary track travel: 1000 (mm) |
| 爬坡能力/Climbing ability | ≤ 25 ° |
| 接地比壓/Grounding specific pressure | 0.04 (Mpa) |
| 鉆機總重/The total weight | about 5000 (kg) |
| 鑿巖動力頭/Rock driller | |
| 纖尾規格/Shank | R32/R38/T38/T45 |
| 沖擊功率/Impact power | 18kw |
| 沖擊頻率/Impact frequency | 2900-3700 (bpm) |
| 回轉速度/Rotating speed | 130-210 (rpm) |
| 回轉扭力/Rotating torque | 880 (N.m) |
| 動力頭最大提升力/Maximum lifting force | 20 (kn) |
| 動力頭最大進給力/Maximum feed force | 20 (kn) |
| R32纖尾/R32 shank | |
| 鉆孔范圍/Drilling range | Φ 51- Φ76 |
| Φ 45 （僅適用于單釬桿鉆進）/(only applicable to single drill rod drilling) | |
| 鉆孔深度/Drilling depth | 10m (Max) |
| 圍巖等級/Rock level | 3-6級/level |
| T38纖尾/T38 shank | |
| 鉆孔范圍/Drilling range | Φ 64- Φ89 |
| Φ 45 （僅適用于單釬桿鉆進）/(only applicable to single drill rod drilling) | |
| 鉆孔深度/Drilling depth | 15m (Max) |
| 圍巖等級/Rock level | 3-6級/level |
| T45纖尾/T45 shank | |
| 鉆孔范圍/Drilling range | Φ 76- Φ 102 |
| Φ 70 （僅適用于單釬桿鉆進）/(only applicable to single rod drilling) | |
| 鉆孔深度/Drilling depth | 25m (Max) |
| 圍巖等級/Rock level | 3-6級/level |
